Термоусадочная трубка: коэффициент усадки и подбор
Что значит коэффициент 2:1 и 3:1, температура усадки и как подобрать диаметр термоусадочной трубки.
Содержание
Коэффициент усадки термоусадочной трубки показывает, во сколько раз она уменьшается в диаметре при нагреве. Самые ходовые коэффициенты: 2:1 (диаметр уменьшается вдвое) и 3:1. Подбирают трубку так, чтобы в исходном состоянии она свободно надевалась на изоляцию, а после усадки плотно обжимала её. Разберём, как не промахнуться.
Что означает маркировка 2:1 и 3:1
Трубка 12/6 с коэффициентом 2:1 имеет диаметр 12 мм до нагрева и садится до 6 мм. Коэффициент 3:1 даёт больший «захват», такая трубка подходит для соединений со сложной геометрией, например на разъёмах. Для ровной изоляции кабеля обычно достаточно 2:1.
Температура усадки и нагрев

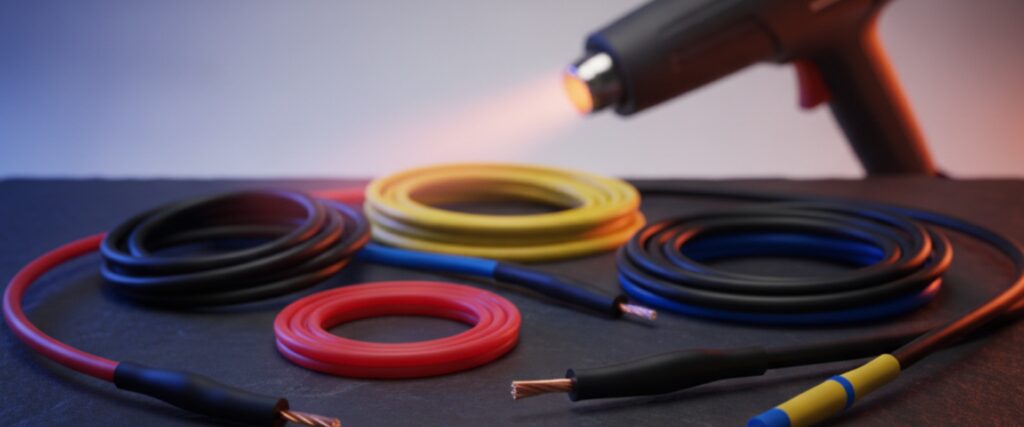

Большинство трубок начинают садиться при 84 °C, полная усадка происходит при 120–150 °C. Греют строительным феном или газовой горелкой на минимальном пламени, равномерно вращая трубку. Перегрев выше 200 °C приводит к обугливанию и трещинам. Рабочий диапазон готового соединения от −55 до +125 °C.
| Параметр | Трубка 2:1 | Трубка 3:1 (клеевая) |
|---|---|---|
| Коэффициент усадки | 2:1 | 3:1 |
| Начало усадки | 84 °C | 80 °C |
| Полная усадка | 120 °C | 110–125 °C |
| Герметичность | нет | да (клеевой слой) |
| Где применять | изоляция жил в щите | уличные и влажные соединения |
Как подобрать диаметр
Исходный диаметр трубки должен быть на 20–30% больше диаметра изолируемого участка, а диаметр после усадки должен быть меньше него. Пример: на кабель Ø 8 мм берут трубку 12/4: она наденется свободно и плотно обожмёт. Если взять впритык, трубка не налезет; если слишком большую, она не дотянет до плотного обжима.
Весь ассортимент диаметров и цветов смотрите в разделе термоусадочные трубки. Для герметичных вводов кабеля пригодятся кабельные вводы и сальники.
Клеевая трубка: когда нужна
Трубка с внутренним термоклеем (обычно 3:1) при нагреве не только обжимает, но и герметизирует соединение: клей заполняет пустоты. Это обязательный выбор для уличной проводки, автомобильной электрики и мест, где есть влага или вибрация.
Частые вопросы
Можно ли усаживать трубку зажигалкой?
Нежелательно: открытое пламя даёт локальный перегрев и копоть. Используйте строительный фен, он греет равномерно.
Какой коэффициент усадки выбрать для разъёма?
Трубку 3:1, она лучше обжимает переходы разного диаметра. Для ровного кабеля хватает 2:1.
Чем клеевая трубка лучше обычной?
Внутренний клей герметизирует соединение от влаги. Для улицы и влажных помещений берут только клеевую.
При какой температуре работает готовая трубка?
Стандартный диапазон −55…+125 °C, что покрывает любые климатические условия Узбекистана.
Сядет ли трубка повторно, если недогрел?
Да, можно догреть, усадка продолжится. Главное не перегреть выше 200 °C.
