Наконечники НШВИ

Для чего нужны наконечники НШВИ

Наконечник штыревой втулочный изолированный, сокращённо НШВИ, ставят на многопроволочный гибкий провод перед подключением к винтовой или пружинной клемме. Без наконечника тонкие проволоки под винтом расползаются, часть из них обламывается, и контакт со временем ослабевает и греется. Втулка собирает все проволоки в монолитный штырь, который надёжно зажимается клеммой автомата, реле, контактора или клеммника. НШВИ используют при сборке электрощитов, шкафов автоматики, пультов управления, при подключении гибких проводов классов 3–6 к оборудованию.

Какие наконечники есть в разделе

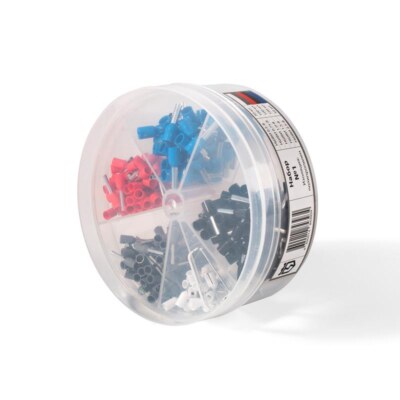

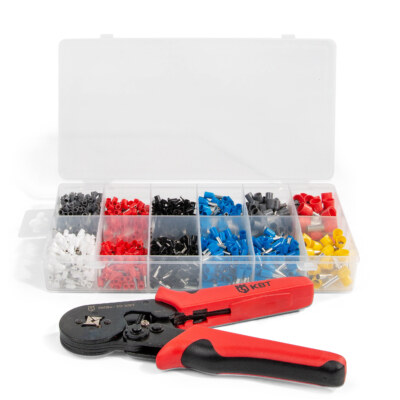

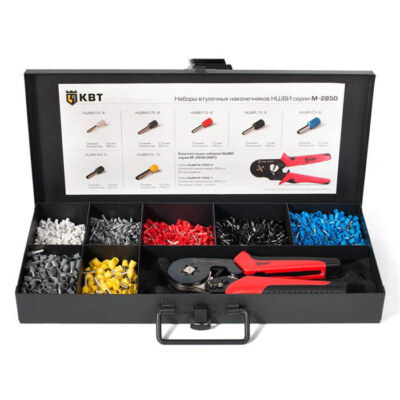

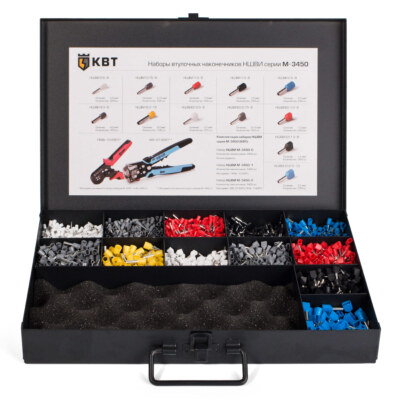

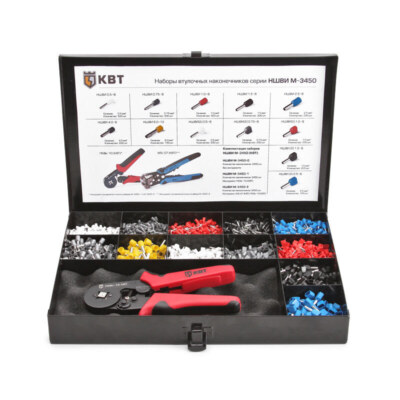

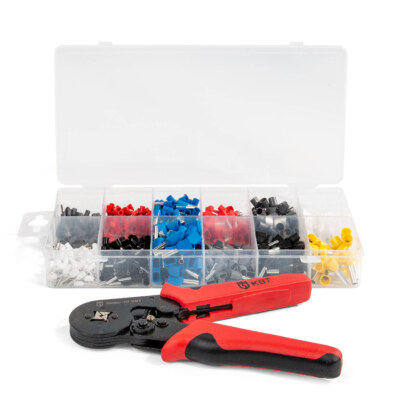

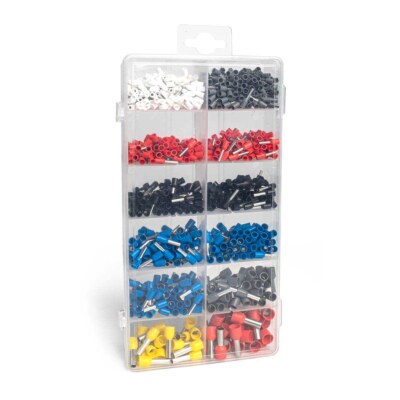

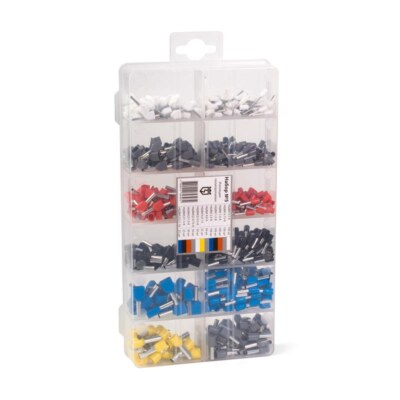

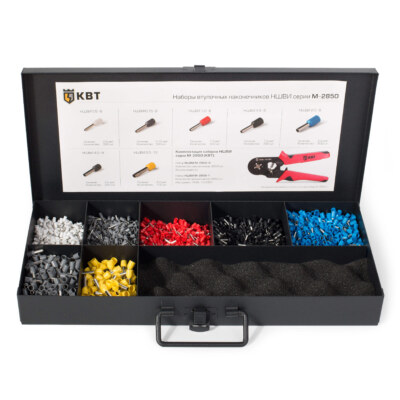

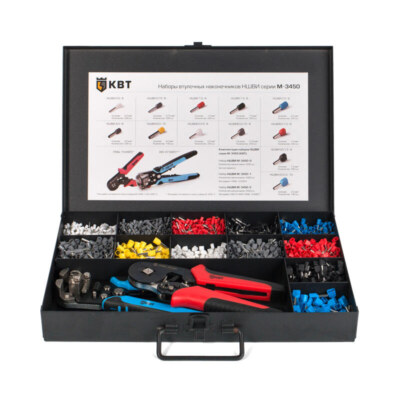

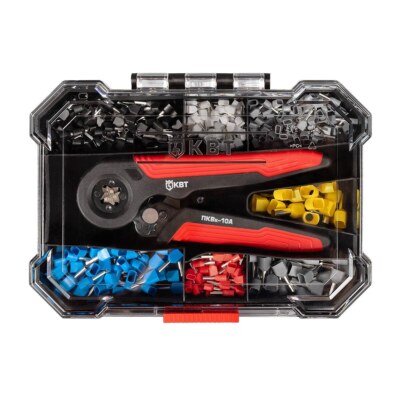

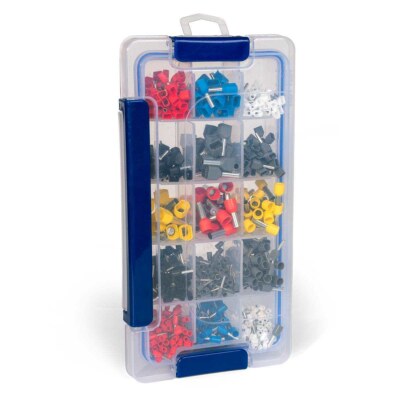

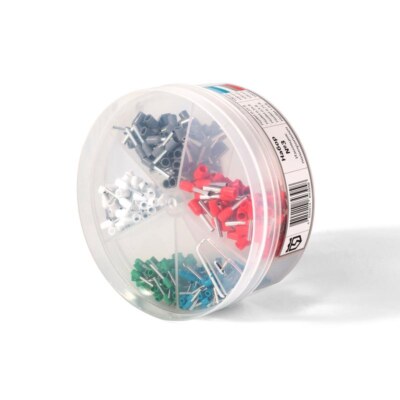

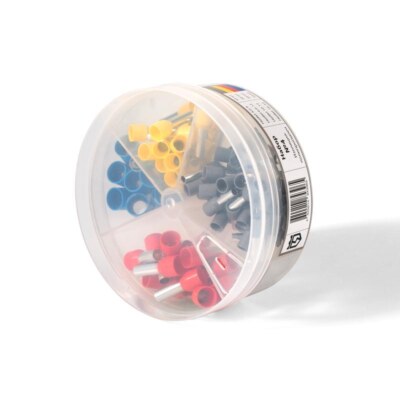

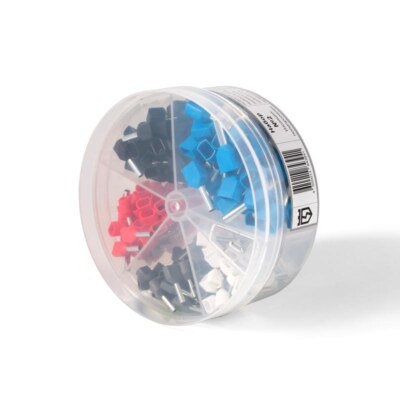

В разделе одинарные НШВИ для одного провода и двойные НШВИ(2), в которые заводят два провода одного сечения: это удобно при перемычках между автоматами. Есть изолированные наконечники с пластиковым воротником и неизолированные НШВ, которые используют, когда места в клемме мало. Диапазон сечений от 0,25 до 150 мм², все наконечники из луженой меди, рабочее напряжение до 0,69 кВ. Для сервиса и сборки щитов удобны наборы НШВИ в кейсах, где уже подобраны ходовые сечения разных цветов.

Как подобрать наконечник

НШВИ подбирают по сечению провода, а цвет воротника помогает не перепутать размер на монтаже. Второй параметр: длина штыревой части, она должна соответствовать глубине клеммы. Если штырь короче, клемма зажмёт часть изоляционного воротника, если длиннее, оголённая часть будет торчать из клеммы. Длина указана в маркировке после сечения, например НШВИ 1,5-8 означает сечение 1,5 мм² и длину втулки 8 мм. Для двойных наконечников указывайте суммарное сечение двух проводов, которое допускает клемма.

Наконечники НШВИ из серии ЕВРО окрашены по европейскому цветовому стандарту, есть и другие цветовые стандарты, они указаны в характеристиках. Внутри одного щита лучше использовать одну серию.

Инструмент для опрессовки

НШВИ обжимают пресс-клещами с квадратным, шестигранным или трапециевидным профилем, который формирует ровный штырь под клемму. Обычные клещи для кольцевых наконечников здесь не подходят: они сплющивают втулку. Для двойных наконечников нужны клещи, у которых они прямо указаны в характеристиках. Подходящий инструмент подобран на странице каждого наконечника в блоке «С этим товаром берут», весь ассортимент в разделе электромонтажный инструмент.

Частые ошибки

Первая ошибка: наконечник берут на сечение больше провода, проволоки болтаются во втулке, и опрессовка не уплотняет их. Сечение должно совпадать. Вторая: изоляцию снимают короче длины втулки, проволоки не доходят до её конца, и клемма зажимает пустую часть. Третья: втулку длиннее клеммы ставят в автомат, и оголённая медь остаётся снаружи. Четвёртая: обжимают плоскогубцами или клещами для кольцевых наконечников, втулка сплющивается в ленту и плохо держится в клемме. Пятая: в двойной наконечник заводят провода разного сечения, тонкий провод не обжимается и выскальзывает. Для разных сечений ставьте отдельные наконечники или клеммную колодку.

Для серийной сборки щитов наконечники удобнее брать упаковками по 100 штук и собирать в «Список позиций» по сечениям: менеджер проверит наличие сразу по всему объёму и пришлёт счёт.

Для силовых жил большого сечения смотрите кабельные наконечники и гильзы, для изолированных кольцевых и вилочных наконечников и плоских разъёмов изолированные разъёмы и клеммы. НШВИ отгружаем со склада в Ташкенте поштучно и упаковками по 100 штук.
