Кабельные вводы: как подобрать по диаметру кабеля, резьбе и материалу

Кабельный ввод подбирают по наружному диаметру кабеля, резьбе отверстия в корпусе и условиям, в которых он будет стоять. Диаметр важнее всего: уплотнитель держит степень защиты IP68 только в своём диапазоне, а в слишком большом вводе тонкий кабель болтается и пропускает воду. В каталоге Profelektrosystem 255 позиций этого раздела: 174 металлических и 81 пластиковый ввод, а также заглушки, вентиляционные клапаны и переходные муфты. Все вводы в каталоге рассчитаны на IP68.

Диаметр кабеля и резьба: как не ошибиться

Наружный диаметр кабеля измерьте штангенциркулем по оболочке, а не по сечению жил: у кабеля 3×2,5 мм² диаметр обычно около 9–10 мм. Затем найдите ввод, у которого этот диаметр попадает в середину диапазона уплотнителя, а не на его край. Резьбу выбирают по отверстию в корпусе щита или коробки. Метрическая резьба M с шагом 1,5 мм стоит на большинстве современного оборудования, резьба PG встречается на европейских корпусах старых серий. В каталоге 176 вводов с метрической резьбой и 66 с резьбой PG.

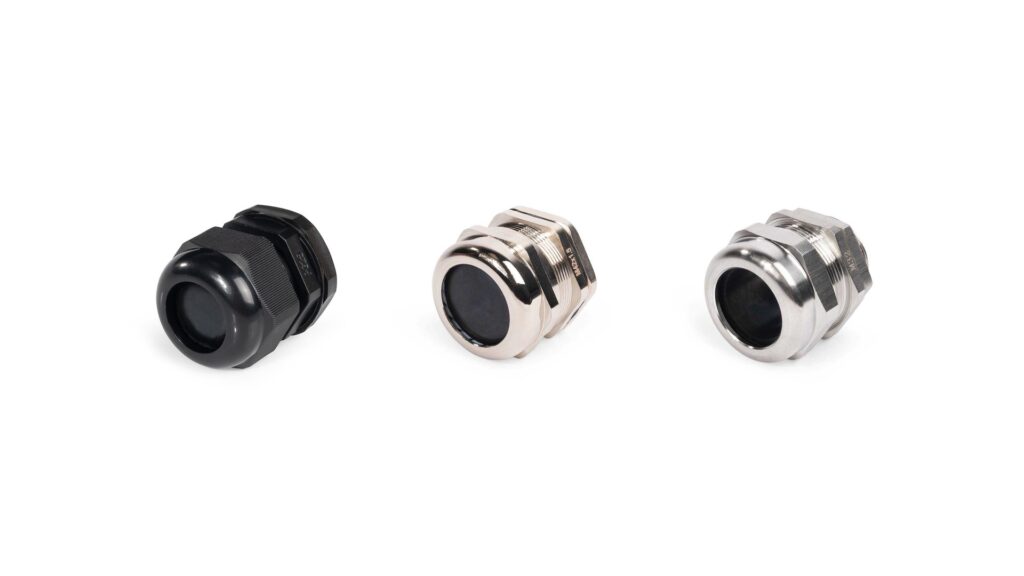

Металл или пластик

Пластиковые вводы из нейлона 6.6 лёгкие, не проводят ток и не боятся коррозии, поэтому их ставят на пластиковые щиты, распределительные коробки и оборудование внутри помещений. В каталоге они бывают светло-серыми и чёрными; чёрные устойчивы к ультрафиолету и подходят для улицы. Металлические вводы выпускаются из никелированной латуни и из нержавеющей стали AISI 304. Латунь берут для металлических щитов, станков и промышленного оборудования, где важны прочность и возможность заземления корпуса. Нержавеющую сталь выбирают для пищевых производств, химии, морского климата и мест, где ввод часто моют.

Для экранированных кабелей и частотных приводов есть вводы MGM-EMC: они замыкают экран кабеля на корпус и защищают оборудование от помех. Для металлорукава предназначены вводы ВК-М-МР, к ним подбирают рукав по диаметру из раздела «Металлорукав и фитинги».

Температура, длина резьбы и аксессуары

Стандартные вводы с неопреновым уплотнителем работают от −40 до +100 °C, этого достаточно почти для любого щита в Узбекистане. Для горячих зон, печей и двигателей есть исполнения с силиконовым уплотнителем на диапазон до −60…+250 °C. Обратите внимание на длину резьбы: у стенок толщиной больше 8–10 мм берите вводы с удлинённой резьбой серии -L, иначе гайка не дотянется до корпуса. Если резьба отверстия не совпадает с вводом, помогут латунные переходные муфты МПЛ, а неиспользуемые отверстия закрывают заглушками ОКП и ОКМ. Чтобы в герметичном корпусе не скапливался конденсат, ставят вентиляционные клапаны КВП и КВМ.

Как правильно установить ввод

Отверстие в корпусе сверлят под монтажный диаметр из характеристик ввода: для M20 это 20,5 мм, для M25 около 25,4 мм. Корпус ввода вкручивают в резьбовое отверстие или фиксируют контргайкой с внутренней стороны стенки. Затем кабель продевают через гайку и уплотнитель, выставляют нужную длину внутри щита и затягивают гайку до плотного обжатия оболочки. Перетягивать не нужно: уплотнитель должен равномерно охватывать кабель, а не сминать его. После монтажа проверьте, что кабель не проворачивается и не вытягивается рукой.

Частые вопросы

Подобрать вводы под щит или проект поможет менеджер: пришлите список кабелей с диаметрами и резьбу корпуса. Ассортимент в разделах металлические кабельные вводы и пластиковые кабельные вводы, рукав и фитинги в разделе металлорукав и фитинги.
