Кабельные муфты: виды и подбор по напряжению
Соединительные и концевые муфты, термоусаживаемые и холодной усадки: как подобрать под напряжение и сечение кабеля.
Содержание
Кабельную муфту подбирают по четырём параметрам: напряжение сети (0,4 / 6 / 10 кВ), тип изоляции кабеля, сечение жил и количество жил. Муфта восстанавливает изоляцию и герметичность в месте соединения или оконцевания кабеля. От её правильного выбора зависит, прослужит линия 30 лет или пробьёт через месяц.
Соединительные и концевые муфты
Соединительные муфты сращивают два отрезка кабеля, а концевые оконцовывают кабель при заводе в распределительное устройство или к оборудованию. Концевые делятся на муфты внутренней и наружной установки: для улицы нужны увеличенные изоляционные расстояния и стойкость к ультрафиолету.
Термоусаживаемые, холодной усадки и литые
Термоусаживаемые муфты встречаются чаще всего: монтируются феном, подходят для 0,4–10 кВ. Муфты холодной усадки ставятся без нагрева (резиновый элемент сам обжимает кабель), это удобно там, где открытый огонь запрещён. Литые (заливные) муфты применяют для бронированных кабелей в земле.
| Тип кабеля / задача | Напряжение | Рекомендуемая муфта |
|---|---|---|
| ВВГ, АВВГ в щите | 0,4 кВ | термоусаживаемая концевая 1ПКВТ |
| Соединение в земле | 0,4 кВ | соединительная термоусаживаемая 3СТп |
| СПЭ-кабель РУ | 6–10 кВ | концевая 1ПКНТ / холодной усадки |
| Бронированный, влажный грунт | 0,4–10 кВ | литая заливная |
Как читать маркировку муфты
В обозначении 3ПКВТ-10-70/120 цифра 3 указывает число жил, П означает переходную или концевую муфту, КВТ обозначает производителя, 10 указывает напряжение в кВ, а 70/120 задаёт диапазон сечений в мм². Подбирайте муфту так, чтобы сечение вашего кабеля попадало в указанный диапазон.
Полный ассортимент смотрите в разделе кабельные муфты. Для монтажа также понадобятся наконечники и гильзы и термоусадочные трубки.
Что входит в комплект

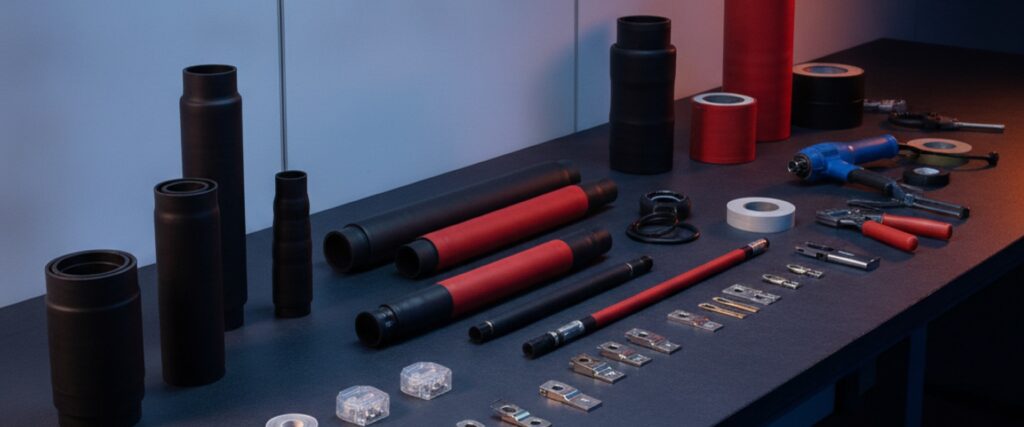

Заводская муфта КВТ поставляется готовым набором: термоусаживаемые трубки, манжеты, перчатка для разветвления жил, герметик и инструкция. Докупать отдельно ничего не нужно, кроме наконечников под сечение, если они не входят в комплект.
Частые вопросы
Чем концевая муфта отличается от соединительной?
Концевая оконцовывает кабель при вводе в оборудование, соединительная сращивает два куска кабеля в линии.
Можно ли поставить муфту 0,4 кВ на сеть 10 кВ?
Нет. Муфта подбирается строго под класс напряжения, иначе изоляция пробьётся.
Нужен ли фен для муфты холодной усадки?
Нет, в этом её плюс: резиновый элемент обжимает кабель сам, без нагрева. Подходит для пожароопасных зон.
Как подобрать муфту по сечению?
Сечение кабеля должно попадать в диапазон, указанный в маркировке (например, 70/120 означает 70…120 мм²).
Подходят ли муфты КВТ для прокладки в земле?
Да, для грунта применяют термоусаживаемые с герметиком или литые муфты, оба варианта влагозащищены.
