Болтовые наконечники и соединители

Что входит в раздел

Болтовой наконечник оконцовывает жилу кабеля, а болтовой соединитель соединяет две жилы без опрессовки. Жила фиксируется в корпусе болтами со срывными головками: при затяжке головка срывается на заданном моменте, и контакт получается одинаковым без пресса и динамометрического ключа. Это удобно в муфтах, на подстанциях и в местах, куда пресс не подлезет. В разделе две группы: болтовые наконечники и соединители для сечений 10–240 мм² и для крупных сечений 300–800 мм². Наконечники НБ бывают с одним, двумя и более болтами, соединители СБ рассчитаны на разное количество болтов в зависимости от сечения.

Как подобрать наконечник или соединитель

Болтовое изделие подбирают по диапазону сечений, а не по одному сечению: в маркировке указан диапазон, например 2НБ-70/120 подходит для жил от 70 до 120 мм². Это главное преимущество перед опрессовочными наконечниками: одно изделие закрывает несколько сечений, поэтому на складе меньше позиций, а на объекте не нужно угадывать точное сечение. Второй параметр: материал жилы. Корпус из алюминиевого сплава подходит для алюминиевых и медных жил, лужёное покрытие защищает контакт от окисления. Третий: класс напряжения, в разделе изделия до 1 кВ и для муфт до 35 кВ. У наконечников важен и диаметр отверстия лопатки под болт оборудования.

Конструкция и монтаж

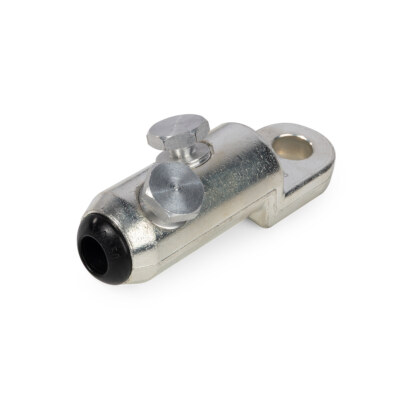

Болты бывают расположены в ряд или под углом, отверстие под жилу центральное или эксцентриковое. Эксцентриковое отверстие помогает прижать жилу к стенке корпуса и уменьшить зазор на меньших сечениях из диапазона. Срывные болты затягивают обычным торцевым ключом или гайковёртом по очереди, начиная с ближнего к торцу кабеля, пока головки не сорвутся. Перед установкой с алюминиевой жилы снимают оксидную плёнку, а при необходимости используют контактную пасту.

Где применяют

Болтовые соединители входят в комплекты многих кабельных муфт и используются для их ремонта, когда опрессовка невозможна. Наконечники ставят на вводах силовых трансформаторов, распределительных устройств и щитов, особенно для кабелей большого сечения и секторных жил, которые сложно обжать. Для кабелей с бумажной изоляцией и старых линий болтовое соединение часто оказывается единственным удобным способом.

Частые ошибки

Первая ошибка: болты затягивают обычными головками до упора, не доводя до срыва, и момент оказывается недостаточным. Затягивайте до срыва головки. Вторая: болты затягивают не по порядку, и жила смещается в корпусе. Третья: не удаляют оксидную плёнку с алюминиевой жилы. Четвёртая: выбирают соединитель на крайнем значении диапазона, хотя есть модель, где сечение ближе к середине.

Болтовые наконечники удобно держать в запасе на подстанции и в аварийной службе: одна позиция закрывает сразу несколько сечений, поэтому для ремонта линий разных лет постройки нужно гораздо меньше номенклатуры, чем при опрессовке. Для крупных сечений 300–800 мм² такие изделия часто заменяют пресс с выносным насосом.

После монтажа соединение изолируют термоусадочной трубкой или деталями муфты, чтобы защитить его от влаги.

Опрессовочные наконечники и гильзы находятся в разделе кабельные наконечники, гильзы, сжимы, муфты с болтовыми соединителями в разделе кабельные муфты, ключи и головки в разделе слесарный инструмент. Отгружаем со склада в Ташкенте поштучно.
