Как подобрать пресс для опрессовки наконечников по сечению
Клещи или гидравлический пресс, медь или алюминий, нужны ли матрицы: таблица диапазонов от 0,25 до 1000 мм² по инструменту КВТ из каталога.
Содержание
Пресс для опрессовки подбирают по трём признакам: диапазону сечений в мм², типу наконечников и гильз, которые он обжимает, и объёму работ. Если промахнуться с диапазоном, соединение получится либо пережатым, либо рыхлым, и контакт начнёт греться под нагрузкой. В каталоге Profelektrosystem 124 инструмента КВТ с указанным диапазоном опрессовки: от ручных клещей на 0,25–10 мм² до гидравлического пресса ПГ-1000 на 400–1000 мм². Ниже разбираем, как выбрать нужный за пять минут.
Диапазон сечений: с чего начинается выбор
У каждого инструмента в характеристиках указаны два числа: минимальный и максимальный размер опрессовки. Сечение жилы, а значит и наконечника, должно попадать внутрь этого диапазона. Маркировка наконечника подсказывает сечение: ТМЛ 16-6-6 рассчитан на жилу 16 мм², ГМЛ 35-9 на 35 мм². Если на объекте встречаются кабели разных сечений, берите инструмент с диапазоном, который перекрывает их все, или два инструмента: клещи для щитовой разводки и пресс для силовых линий.
| Сечение, мм² | Чем обжимать | Примеры из каталога |
|---|---|---|
| 0,25–10 | Ручные пресс-клещи | CTK-05, СТО-05, CTB-05 |
| 1,5–16 | Пресс-клещи или аккумуляторный пресс | ПК-16у, ПГРА-16 |
| 6–50 | Пресс-клещи с длинными рукоятками | ПКГ-50, ПКГ-50с |
| 4–70 | Гидравлический пресс, 5 т | ПГР-70, ПГРс-70, ПГРА-70 |
| 10–120 | Гидравлический пресс, 8 т | ПГР-120, ПГРс-120у, ПМУ-120 |
| 4–240 | Гидравлический пресс, 5–12 т | ПГРс-240, ПГРс-240у, ПГРА-240 |
| 10–300 | Гидравлический пресс, 12 т | ПГРс-300, ПГРА-300, ПГП-300 |
| 35–400 | Гидравлический пресс, 13 т | ПГРс-400у, ПГРА-400 |
| 150–630 | Пресс с выносным насосом, 25 т | ПГ-630 |
| 400–1000 | Пресс с выносным насосом, 45 т | ПГ-1000 |
Тип наконечника: медь, алюминий, изоляция
Второй фильтр после сечения: какие коннекторы инструмент умеет обжимать. Медные ТМЛ и ГМЛ поддерживают почти все клещи и прессы. Алюминиевые ТА, ГА и алюмомедные ТАМ требуют большего хода и усилия, поэтому их обжимают гидравлическими прессами и механическими прессами ПМУ, а лёгкие клещи ПК-16у и ПК-35м рассчитаны только на медь.
Для изолированных наконечников и гильз (НКИ, ГСИ) нужны отдельные клещи: у них профиль, который обжимает металл и не рвёт изоляцию. Втулочные наконечники НШВИ для многопроволочных жил обжимают клещами с квадратным или трапециевидным профилем, а двойные НШВИ(2) только теми, у которых это прямо указано. В каталоге такие инструменты помечены в характеристике «Коннекторы», а на странице каждого наконечника блок «С этим товаром берут» сам подбирает подходящий инструмент под его сечение и тип.

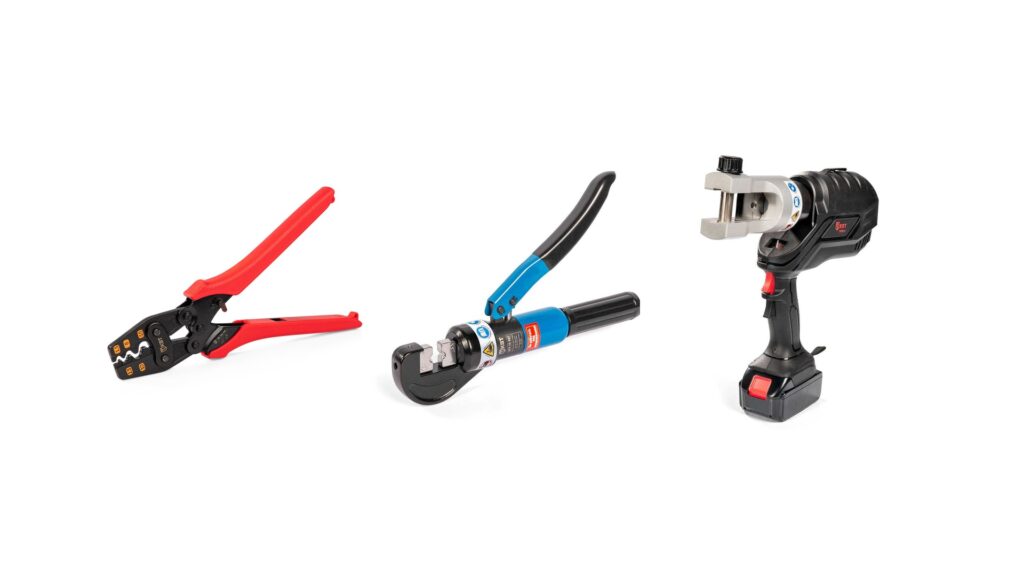

Ручной, гидравлический или аккумуляторный
Ручные пресс-клещи берут для щитов, автоматики и сечений до 16–50 мм²: они лёгкие, не требуют обслуживания и помещаются в сумку. Гидравлический ручной пресс с усилием 5–12 т закрывает сечения от 4 до 300 мм² и подходит для разовых работ и аварийных выездов: насос встроен в рукоятку, пресс работает без электричества.
Аккумуляторные прессы серии ПГРА нужны там, где опрессовок много: на монтаже подстанций, кабельных линий, при сборке щитов серийно. Шток подаётся мотором, оператор работает одной рукой, а автоматический возврат штока ускоряет каждый цикл. Для сечений от 300 мм² и выше выбирают прессы с выносным насосом ПГ-630 и ПГ-1000, их усилие 25 и 45 т.
Матрицы и профиль обжима
Большинство гидравлических прессов работают со сменными матрицами: на каждое сечение своя пара. Часть моделей поставляется с комплектом матриц, к другим наборы НМ докупают отдельно, например НМ-300-ТМ под медные наконечники до 300 мм². Профиль обжима у силовых прессов шестигранный: он равномерно уплотняет жилу по всей окружности. Безматричные прессы ПГРА-240БМ и ПГРс-240БМА подстраиваются под сечение сами, это удобно, если сечения на объекте всё время меняются. Проверьте и рабочую голову: П-образная открытая голова позволяет обжимать наконечник на уже проложенном кабеле, не продевая его в инструмент.
Частые вопросы
Можно ли обжать 70 мм² ручными клещами?
Нет. Для 70 мм² нужен гидравлический пресс с усилием от 5 т, например ПГР-70 или ПГРА-70. Клещи в каталоге заканчиваются на 50 мм².
Подойдёт ли один пресс для меди и алюминия?
Да, если в характеристике «Коннекторы» указаны и медные, и алюминиевые наконечники. Это гидравлические прессы ПГР, ПГРс, ПГРА и механические ПМУ.
Чем отличается ПГР от ПГРА?
ПГР и ПГРс работают от встроенного ручного насоса, ПГРА от аккумулятора: шток подаёт мотор, опрессовка быстрее и легче, батареи идут в комплекте.
Нужны ли отдельные матрицы?
Зависит от модели: у части прессов матрицы в комплекте, к другим набор НМ подбирают под тип и сечение наконечников. Безматричным прессам матрицы не нужны.
Какой инструмент нужен для НШВИ?
Пресс-клещи для втулочных наконечников с квадратным или трапециевидным профилем. Для двойных НШВИ(2) выбирайте клещи, где они прямо указаны в характеристиках.
Как быстро подобрать инструмент под наконечник?
Откройте страницу наконечника: в блоке «С этим товаром берут» уже стоят клещи и прессы под его сечение и тип. Или воспользуйтесь подбором на странице «Поддержка».
Нужен пресс под конкретный объект? Пришлите список сечений и типов наконечников, менеджер подберёт инструмент из наличия на складе в Ташкенте. Весь инструмент в разделах пресс-клещи и кримперы и прессы гидравлические, наконечники в разделе кабельные наконечники, гильзы, сжимы, подбор по параметрам на странице «Поддержка».
