IP68 коннекторы и коробки

Что входит в раздел

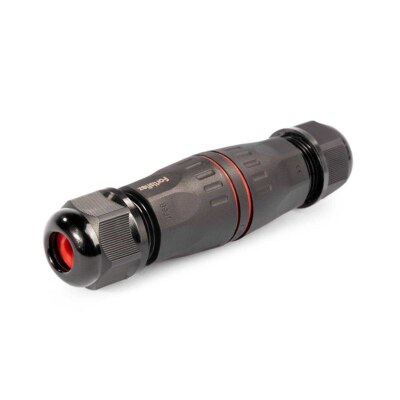

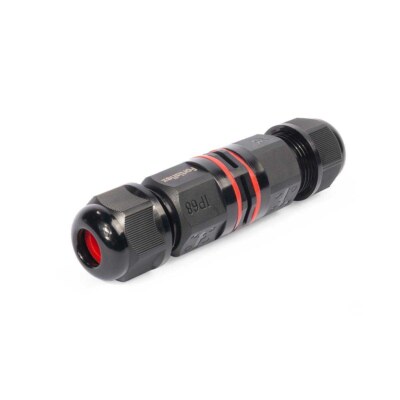

В разделе изделия для герметичного соединения и разветвления кабелей там, где обычная коробка не защитит от воды: в уличном освещении, фонтанах, системах полива, наружной рекламе, на фасадах и в грунте. Кабельные коннекторы FFC соединяют два кабеля прямой I-образной вставкой или делают ответвление T- и Y-образной формы. Есть исполнения на 2, 3, 4 и 5 полюсов и коннектор для сетевого кабеля RJ45. Распределительные коробки MG Box серий S, M и XL рассчитаны на 2–6 кабельных вводов и позволяют развести питание на несколько потребителей. Все изделия имеют степень защиты IP68.

Как подобрать коннектор

Коннектор подбирают по трём параметрам. Количество полюсов должно совпадать с количеством жил кабеля: для однофазной линии с заземлением нужен трёхполюсный коннектор, для трёхфазной пятиполюсный. Сечение жил указано в характеристиках, в разделе от 0,5 до 6 мм². Наружный диаметр кабеля должен попадать в диапазон уплотнителя ввода, например 6–10 или 8–12 мм, иначе вода пройдёт по оболочке. Форму выбирают по трассе: I-образный для удлинения кабеля, T-образный для ответвления от магистрали, Y-образный для подключения двух потребителей.

Распределительные коробки

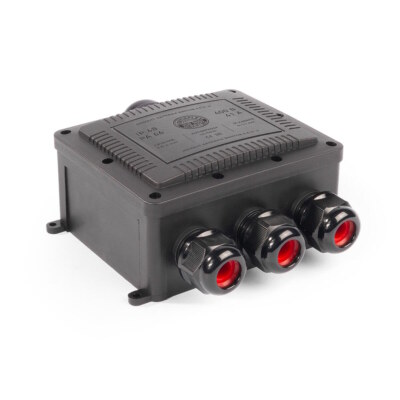

Коробку MG Box подбирают по количеству кабелей, которые нужно в ней соединить, и по их диаметру. Серия S компактная и подходит для небольших ответвлений, M и XL вмещают больше соединений и кабели большего диаметра. Корпуса сделаны из нейлона 6.6 или поликарбоната, уплотнители из силикона, рабочая температура от −40 до +105 °C. Внутри коробки соединения выполняют клеммами, поэтому её можно открыть для обслуживания и снова загерметизировать.

Монтаж

Кабель разделывают на длину, указанную в инструкции, жилы зачищают и зажимают в клеммах коннектора. Затем закручивают гайки кабельных вводов до плотного обжатия оболочки: именно уплотнитель ввода обеспечивает защиту IP68. Корпус коннектора собирают до упора, совмещая метки. Для подземной прокладки коннектор лучше разместить в смотровом колодце или защитной трубе, чтобы его можно было обслужить.

Частые ошибки

Первая ошибка: кабель не попадает в диапазон уплотнителя, и вода проходит вдоль оболочки внутрь. Проверяйте наружный диаметр кабеля до заказа. Вторая: используют плоский кабель или кабель с некруглой оболочкой, уплотнитель не обжимает его по всему периметру. Третья: недотягивают гайки вводов, считая, что корпус уже герметичен. Четвёртая: подбирают коннектор с меньшим количеством полюсов и оставляют защитный проводник без подключения. Пятая: превышают допустимое сечение жил, и клемма не зажимает провод.

Для линий уличного освещения коннекторы удобно планировать сразу по всей трассе: прямые для удлинения кабеля, T-образные для подключения каждого светильника. Посчитайте количество по схеме и соберите в «Список позиций», а если диаметр кабеля на разных участках разный, укажите его в комментарии к заявке, менеджер подберёт коннекторы с подходящими уплотнителями. Для сетевых линий видеонаблюдения на улице есть коннектор RJ45 с защитой IP68.

Для ввода кабеля в щиты и корпуса используйте кабельные вводы и сальники, для соединения проводов внутри коробок клеммы СМК, для герметичной изоляции отдельных соединений термоусадочные трубки с клеевым слоем. Коннекторы и коробки отгружаем со склада в Ташкенте поштучно.
