Как выбрать кабельный наконечник: типы и опрессовка
Подбор кабельного наконечника по сечению и материалу жилы, таблица матриц для опрессовки и частые ошибки монтажа.
Содержание
Кабельный наконечник подбирают по трём параметрам: сечение жилы, материал проводника (медь или алюминий) и тип крепления под клемму. Ошибка хотя бы в одном приводит к перегреву контакта, падению напряжения и риску возгорания. Ниже разбираем, как не ошибиться при выборе и опрессовке.

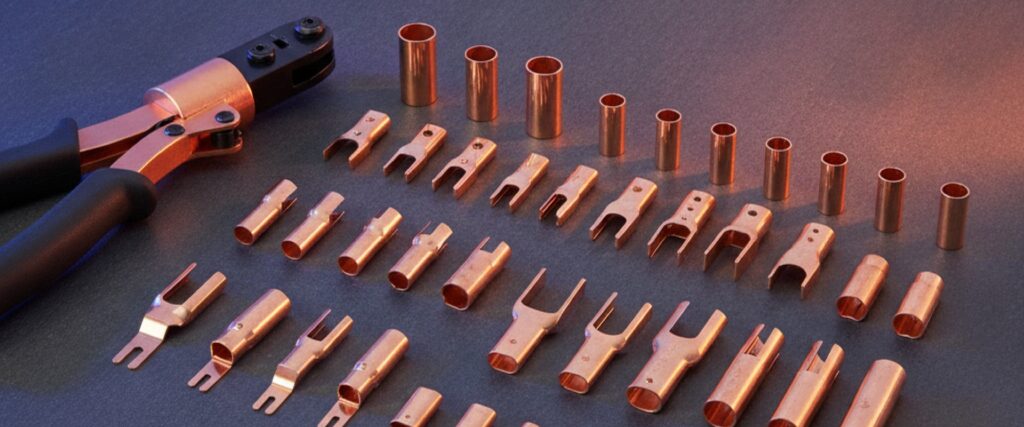

Какие бывают кабельные наконечники
По материалу наконечники делятся на медные (ТМЛ, ТМ), алюминиевые (ТА) и медно-алюминиевые (ТАМ). Последние нужны там, где медный кабель заходит на алюминиевую шину или наоборот. По способу монтажа бывают наконечники под опрессовку, под пайку и винтовые (механические) сжимы, которые ставятся без пресс-инструмента.
Отдельно выделяют изолированные наконечники НШВИ для гибких многопроволочных проводов в щитах автоматики. Для них у нас есть отдельный раздел: изолированные разъёмы, наконечники и клеммы.
Как подобрать наконечник по сечению
Сечение наконечника должно точно совпадать с сечением жилы. Маркировка на корпусе содержит два числа: сечение в мм² и диаметр отверстия под болт. Например, ТМЛ 16-8 означает наконечник на жилу 16 мм² под болт М8.
| Сечение жилы, мм² | Тип наконечника (медь) | Болт | Матрица для опрессовки |
|---|---|---|---|
| 2,5–6 | ТМЛ 6 | М5–М6 | 1,5–6 мм² |
| 10–16 | ТМЛ 16 | М6–М8 | 10–16 мм² |
| 25–35 | ТМЛ 35 | М8–М10 | 25–35 мм² |
| 50–70 | ТМЛ 70 | М10–М12 | 50–70 мм² |
| 95–120 | ТМЛ 120 | М12 | 95–120 мм² |
Опрессовка: чем и как
До 16 мм² хватает ручных пресс-клещей. Сечения 25–240 мм² требуют гидравлического пресса с усилием от 6 тонн. Главное правило: матрица пресса должна соответствовать сечению наконечника, иначе соединение либо пережимается, либо остаётся рыхлым. По ГОСТ 23587 на наконечник делают минимум два обжима, для крупных сечений до четырёх.
Подобрать пресс и матрицы можно в разделе электромонтажный инструмент. Сами наконечники и гильзы ищите в разделе кабельные наконечники, гильзы, сжимы.
Частые ошибки
- Берут наконечник «с запасом» по сечению: жила болтается, контакт греется.
- Медный наконечник на алюминиевую жилу без перехода ТАМ: гальваническая коррозия за один сезон.
- Опрессовка пассатижами вместо пресса: нет нормированного усилия, соединение ненадёжно.
Частые вопросы
Чем отличается ТМЛ от ТМ?
Медный наконечник ТМЛ покрыт оловом и защищён от окисления, ТМ выпускается без лужения. Для влажных и уличных условий берут ТМЛ.
Можно ли паять наконечник вместо опрессовки?
Можно для сечений до 16 мм² в стационарных условиях, но опрессовка по ГОСТ 23587 надёжнее и не требует прогрева жилы.
Как соединить медь с алюминием?
Через медно-алюминиевый наконечник ТАМ или переходную пластину. Прямой контакт меди и алюминия запрещён ПУЭ из-за коррозии.
Какое усилие нужно для опрессовки 70 мм²?
Гидравлический пресс от 6 тонн с матрицей 70 мм². Ручными клещами такое сечение не обжать.
Нужно ли лудить жилу перед опрессовкой?
Нет. Достаточно зачистить жилу от изоляции и окислов, алюминиевую жилу ещё обрабатывают кварцевазелиновой пастой.
